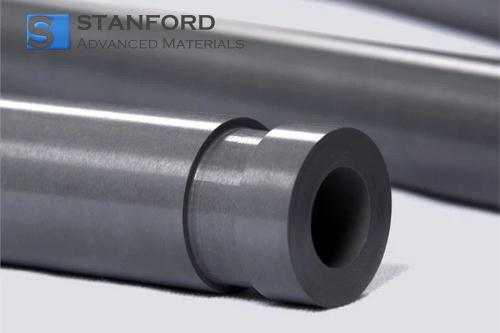

窒化ケイ素熱電対保護スリーブ

ホーム

エレメント

シリコン

カタログ番号	SM9717
化学式	Si3N4
分子量	140.28 g/mol
密度	3.18 - 3.44 g/cm³

窒化ケイ素熱電対保護スリーブは、高温にさらされる熱電対接合部を保護するために設計された窒化ケイ素チューブです。スタンフォード・アドバンスト・マテリアルズ（SAM）は、材料の均質性と寸法の一貫性を監視するために、制御された焼結プロセスとインライン光学検査を利用しています。製造工程では、気孔率の最小化と欠陥管理を重視し、効果的な断熱性と化学的不活性を確保しています。SAM社では、一貫した材料特性を達成するために、複数の製造段階で厳格な品質管理プロトコルを適用しています。

問い合わせ

比較に追加

概要

仕様

レビュー

窒化ケイ素熱電対保護スリーブの説明

Si3N4から構成される保護スリーブは、腐食性雰囲気や熱衝撃から熱電対接合を保護するセラミックチューブです。この材料は、顕著な耐酸化性を示し、高温下でも寸法安定性を維持します。その構造構成は、センサー素子への汚染や物理的損傷を防ぐように設計されており、温度測定アセンブリの耐用年数を延ばします。この設計は、産業用温度監視システムで一般的な各種センサーハウジングへの統合をサポートします。

窒化ケイ素熱電対保護スリーブの用途

1.産業プロセス監視
- 窒化ケイ素の熱安定性を利用して安定したセンサー読み取り値を達成するため、高温炉システムで保護筐体として使用。
- 化学処理装置で熱電対素子を腐食性雰囲気から保護し、動作耐久性を向上させます。

2.エレクトロニクスと計装
- 精密温度測定機器において、プローブ接合部の汚染を防ぐバリアとして機能し、正確なデータ収集を保証する。
- 急激な温度変化に対して効果的な絶縁を提供することで、熱管理が重要な半導体製造環境で頻繁に使用される。

窒化ケイ素熱電対保護スリーブ包装

保護スリーブは、輸送中の機械的ストレスを避けるため、発泡インサート付きの帯電防止、耐湿性容器に梱包されています。構造的完全性を維持するため、温度管理された乾燥環境での適切な保管を推奨します。包装にはコンタミネーションバリアが組み込まれており、ラベル付きコンパートメントなどのカスタマイズオプションは、特定の出荷または保管要件を満たすように配置することができます。

よくある質問

Q1: この保護スリーブの一般的な使用温度限界はどのくらいですか？
A1: このスリーブは高温環境用に設計されており、通常1200℃まで効率的に動作します。正確な温度限界はアプリケーションとシステム設計によって異なります。繰り返し温度条件下での最大曝露量と長期的な性能は、動作試験によって決定されます。

Q2: スリーブ製造時の品質管理はどのように行われていますか？
A2: 品質管理は、定期的なインライン検査と厳格な焼結工程の検証によって確保されています。光学的および寸法的な検証を行い、気孔や材料の不一致を検出します。これらの措置により、各ユニットが指定された熱的・化学的性能基準を満たしていることが保証されます。

Q3: 特定の熱電対アセンブリに合わせてスリーブの寸法をカスタマイズできますか？
A3: はい、スリーブは様々な寸法で製造可能です。ご要望に応じて、直径、肉厚、長さを調整し、材料特性と作業効率を維持しながら、多様な熱電対アセンブリに適切に適合させることができます。

追加情報

窒化ケイ素セラミックは、高い破壊靭性、低い熱膨張率、および熱衝撃に対する優れた耐性で広く認知されています。これらの特性により、高温環境や過酷な化学薬品にさらされる用途に適しています。先端材料の一部として、窒化ケイ素は摩耗部品、構造部品、および工業用システムと電子システムの両方の保護要素に幅広く使用されています。

材料科学界は、その本質的な安定性と過酷な条件下での予測可能な性能により、窒化ケイ素の応用を探求し続けている。現在進行中の研究は、加工技術の最適化と微細構造制御の改善に重点を置いており、様々な技術分野における信頼性の高い高温センサーや保護部品の開発に貢献しています。

仕様

仕様	詳細
分子量	140.28 g/mol
密度	3.18 - 3.44 g/cm³
融点	~1900 °C（分解する）
曲げ強さ（3点	800 - 1000 MPa
破壊靭性	5.0 - 8.0MPa-√m
ヤング率	310 GPa
ビッカース硬度	14 - 17 GPa
熱膨張係数	2.6 ×10-⁶/k(40-400°c)
熱伝導率	85 W/(m-K) at 25°C
誘電率	7.8-9.4（1MHzにて
体積抵抗率	25°C で>10¹⁴ Ω-cm
