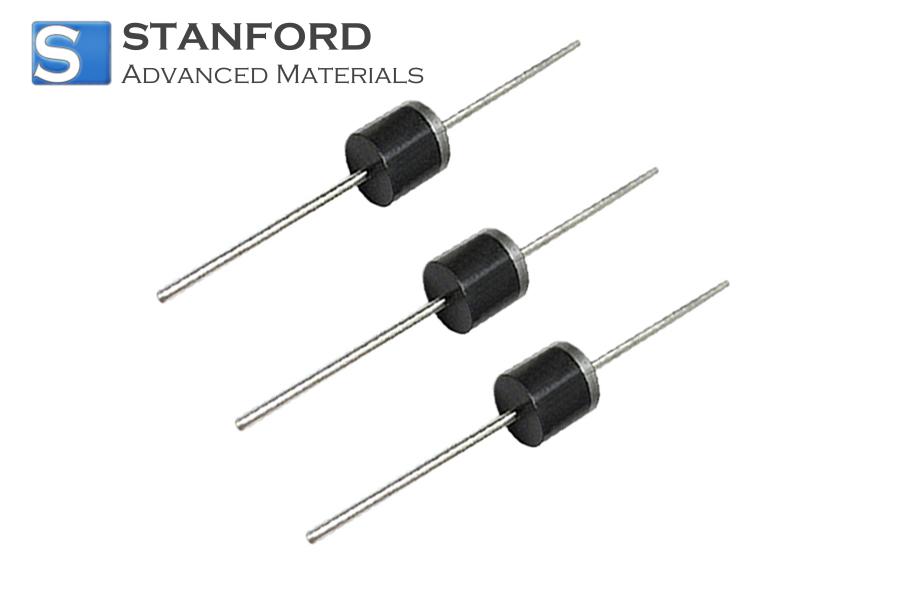

高効率整流ダイオード 説明
高効率整流ダイオ ードは、最小限の電力損失で優れた整流性能を実現するように設計された先進の半導体デバイスです。これらのダイオードは、省エネルギーと高速スイッチングが不可欠な高効率アプリケーション向けに特別に設計されています。
製品の特長
- 最新の回路設計に容易に統合できる表面実装アプリケーション向けに 設計
- 省スペース用の 薄型パッケージにより、コンパクトな電子システムに最適
- ガラスパッシベーション処理されたチップ接合部により耐久性が向上し、環境要因による損傷を防ぎ、信頼性を向上
- ピック&プレイスが 容易なため、効率的な自動PCBアセンブリが可能
- 電力損失を最小限に 抑えた高効率により、電源、インバータ、その他の電力変換アプリケーションで最適な性能を確保
高効率整流ダイオード・アプリケーション
- スイッチモード電源(SMPS):効率的な電力変換とエネルギー損失の低減を保証します。
- DC-DCコンバータ電子機器の電源管理に高効率整流を提供します。
- パワーインバータ太陽光発電や風力発電などの再生可能エネルギーシステムで効率的な整流を実現します。
- モーター駆動回路産業用および民生用電子機器のモーターへの効率的な電力供給を可能にします。
- バッテリー充電回路バッテリー充電時の電力ロスを低減し、充電効率を向上させます。
- 無停電電源装置(UPS):電力変換時の電力ロスを最小限に抑え、バックアップ電源を確保します。
- LEDドライバー効率的な電力整流を行い、スムーズでエネルギー効率の高いLED照明を実現します。
- カーエレクトロニクス電気自動車、ハイブリッドシステム、その他の車載アプリケーションの電源管理用。
高効率整流ダイオードのパッケージング
当社の製品は、材料の寸法に基づいて様々なサイズのカスタマイズされたカートンに梱包されています。小さな製品はPPボックスでしっかりと梱包され、大きな製品は特注の木枠で梱包されます。梱包のカスタマイズを厳守し、適切な緩衝材を使用することで、輸送中に最適な保護を提供します。
画像1 画像2
梱包カートン、木箱、またはカスタマイズされた。
ご参考のため、梱包の詳細をご確認ください。
高効率整流ダイオードに関するFAQ
Q1.高効率整流ダイオードとは何ですか?
高効率整流ダイオードは、交流(AC)を直流(DC)に最小限の電力損失で変換するように設計された半導体部品です。このダイオードは高速スイッチングと低い順方向電圧降下を特徴とし、エネルギー効率の高いアプリケーションに最適です。
Q2.高効率整流ダイオードの主な特長は何ですか?
表面実装アプリケーション:コンパクトな設計と自動組立に最適です。
薄型パッケージ:最新の小型電子機器の省スペース化に貢献します。
ガラス不動態化チップ接合:ダイオードを環境損傷から保護することで信頼性を高めます。
高効率:電力損失を低減し、全体的なエネルギー変換を改善します。
Q3.高効率整流ダイオードの代表的な用途は何ですか?
ダイオードは次のような用途に使用されます:
スイッチモード電源(SMPS)
DC-DCコンバータ
パワーインバータ
モーター駆動回路
バッテリー充電回路
LEDドライバー
カーエレクトロニクス
競合製品との性能比較表
パラメータ
|
高効率整流ダイオード
|
標準ショットキーダイオード
|
順方向電圧降下(Vf)
|
中程度(通常0.7 - 1.2 V)
|
低(通常0.2~0.45 V)
|
逆回復時間(trr)
|
短い(通常100 ns未満
|
無視できる(通常10 ns未満)
|
効率
|
高い、電力損失を低減
|
非常に高い、特に低電圧アプリケーションにおいて
|
サージ電流能力
|
高い、大きな電流スパイクに対応可能
|
中程度だが、特定のダイオードによって異なる可能性あり
|
スイッチング速度
|
中~高速
|
非常に速い
|
熱安定性
|
高い温度安定性
|
中程度、熱暴走に敏感
|
パッケージタイプ
|
表面実装、スルーホール
|
表面実装、スルーホール
|
代表的用途
|
電源、DC-DCコンバータ、インバータ、モータドライブ
|
低電圧電源、RF回路など
|
コスト
|
一般的に中程度
|
一般的に低い
|
