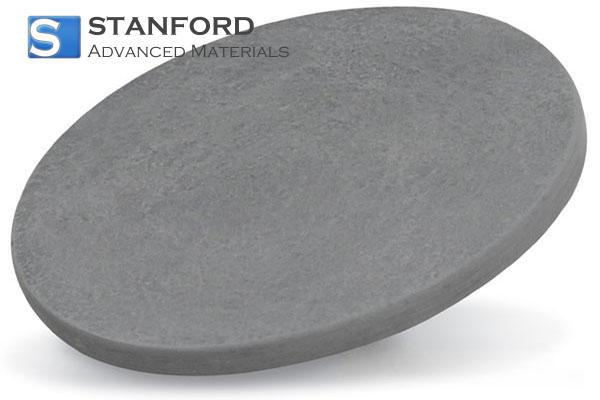

一酸化ケイ素(SiO)スパッタリングターゲット 説明
一酸化ケイ素(SiO)スパッタリングターゲットは、ハイテク産業用途で優れた性能を発揮するように設計されています。 最先端の技術を用いて製造されたこのターゲットは、一貫した組成と高純度を維持し、半導体製造、光学コーティング、その他の精密プロセスにおいて信頼性の高い成膜を実現します。ディスク状または特注形状に設計されているため、様々なスパッタリング用途に汎用性があり、高融点で安定した構造であるため、要求の厳しい高温プロセスに最適です。
一酸化ケイ素(SiO)スパッタリングターゲット用途
- 半導体製造:高品質の絶縁膜や光学コーティングの成膜に不可欠。
- 光学用途:ミラー、レンズ、その他の精密光学部品の製造に利用される。
- コーティング技術:電子ディスプレイや太陽電池に使用される薄膜蒸着に最適。
- 科学研究高純度シリカ蒸着を必要とする高度な研究用途に対応。
一酸化ケイ素(SiO)スパッタリングターゲットパッキング
当社の一酸化ケイ素(SiO)スパッタリングターゲットは、その純度と性能を維持するため、厳格な品質管理条件下で梱包されています。各ターゲットは、汚染を防ぐためにしっかりと真空密封されており、実験室規模および大規模な産業用途の両方に合わせたパッケージングオプションがあります。
よくある質問
Q1.一酸化ケイ素(SiO)とは何ですか?
一酸化ケイ素(SiO)は、ケイ素と酸素を1:1の割合で混合した化学化合物です。誘電体として作用する能力、様々な基板への良好な接着特性など、そのユニークな特性により、薄膜用途によく使用されます。通常、茶色がかった黒色の粉末や、スパッタリング法で成膜された薄膜の形で見られる。
Q2.一酸化ケイ素(SiO)スパッタリングターゲットの主な用途は何ですか?
一酸化ケイ素スパッタリングターゲットは、主に以下のような様々な用途でSiO薄膜を成膜するために使用されます:
光学コーティング: SiO薄膜は、特定の波長範囲において優れた光学的透明性を持つため、反射防止コーティングやその他の光学部品に使用されます。
誘電体層:SiO薄膜は、コンデンサ、絶縁体、集積回路などの半導体および電子デバイスの誘電体材料として使用されます。
太陽電池:SiO薄膜は、薄膜太陽電池技術において、バリア層またはパッシベーション層として使用されることがある。
半導体産業:SiOはパッシベーション層として、また特定の集積回路やセンサーの製造に使用される。
保護コーティング:SiOは、過酷な環境における保護膜としても使用され、酸化や腐食に対してある程度の耐性を持つ。
Q3.一酸化ケイ素(SiO)薄膜を使用する利点は何ですか?
高い屈折率:SiOは比較的高い屈折率を持ち、効率的な光操作を必要とする光学コーティングに有用です。
光学的透明性:SiOは可視から赤外の波長域で透明であり、光学用途に有益です。
優れた誘電特性:SiO膜は良好な絶縁性を示し、電子・半導体用途に最適です。
密着性:SiO膜は、様々な基板によく接着するため、スパッタリング用途に汎用性の高い材料です。
化学的安定性:SiOは化学的に安定で、酸化に強いため、保護膜として有用である。
