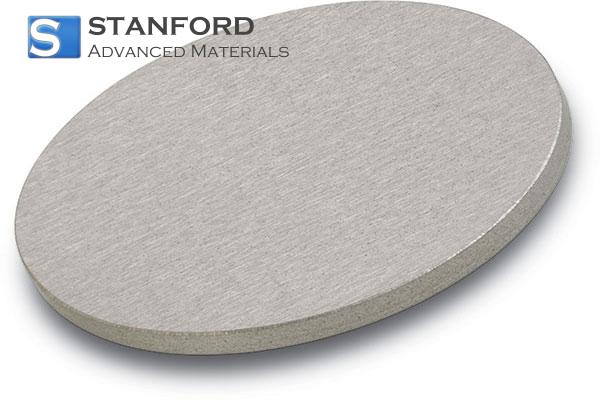

珪化クロム(CrSi₂)スパッタリングターゲットの説明
クロムシリサイド(CrSi₂)スパッタリングターゲットは、様々な高度な工業用スパッタリングアプリケーションで高い性能を発揮するように設計されています。厳しい品質管理の下で製造され、成膜の優れた均一性、ハイパワープラズマ条件下での安定性、様々な基材への優れた密着性を保証します。そのユニークな組成と綿密な製造工程により、半導体製造、マイクロエレクトロニクスデバイス製造、表面コーティング用途に最適です。このターゲットの高純度と一貫した性能は、最先端の製造技術と厳格な品質保証プロトコルの証です。
ケイ化クロム(CrSi₂)スパッタリングターゲットアプリケーション
- 薄膜蒸着:半導体製造における高品質導電膜の成膜に最適。
- マイクロエレクトロニクス:回路基板製造や電子部品コーティングに信頼性の高い性能を提供。
- 太陽電池高効率太陽電池の製造に利用される。
- オプトエレクトロニクスLEDや光検出器などのデバイスに適している。
- 研究開発:材料科学研究所の実験セットアップに最適。
ケイ化クロム(CrSi₂)スパッタリングターゲットパッキング
当社のケイ化クロムスパッタリングターゲットは、保管および輸送中に製品の完全性を保つために細心の注意を払って梱包されています。カスタムパッケージングオプションも可能で、通常、注文仕様に従って真空密封容器で提供されます。
よくある質問
Q: クロムシリサイド(CrSi₂)スパッタリングターゲットにはどのようなスパッタリング方法を推奨しますか?
A: このターゲットはRFスパッタリングに最適化されており、効率的で均一な薄膜成膜が可能です。
Q: カスタム形状のターゲットは入手できますか?
A: はい、この製品は標準的なディスク形状で入手可能ですが、特定のアプリケーション要件に合わせてカスタムメイドすることもできます。
Q: このスパッタリングターゲットの純度(≥99%)は何を示していますか?
A: 純度99%以上であれば、不純物を最小限に抑えることができ、スパッタリングプロセスにおける高品質成膜と性能向上につながります。
Q: このスパッタリングターゲットを使用することで最も恩恵を受ける業界はどこですか?
A: 半導体製造、マイクロエレクトロニクス、太陽電池製造、先端材料研究などの業界では、このターゲットが非常に有益です。
Q: この製品の取り扱いガイドラインはありますか?
A: 適切な取り扱いと設置(インジウムやエラストマーのような互換性のある接合剤の使用を含む)は、最適な性能を確保するために不可欠です。詳細な指示は、製品マニュアルに記載されています。
