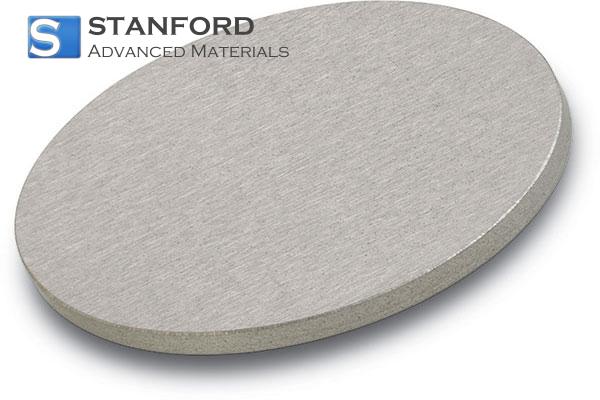

タングステンシリサイド(WSi2)スパッタリングターゲットの説明
ケイ化タングステン(WSi2)スパッタリングターゲットは、最新の蒸着技術の厳しい要求を満たすように設計されています。高純度と高精度で製造され、RFスパッタリング用途に最適化されており、安定した均一な薄膜コーティングを実現します。高融点と制御された密度を含むその堅牢な特性により、半導体製造、MEMSデバイス、その他の高度なマイクロエレクトロニクス用途に理想的な材料となっています。カスタム形状やカスタムサイズのオプションにより、このターゲットはお客様の製造プロセスの特定の要件に合わせて調整されます。
ケイ化タングステン(WSi2)スパッタリングターゲット用途
- 半導体製造高度集積回路用の均一で信頼性の高い薄膜成膜を提供します。
- MEMS(微小電気機械システム):精密な材料特性を持つ複雑なマイクロスケールデバイスの製造に最適です。
- 薄膜蒸着:光学コーティング、太陽電池、その他高品質の膜を必要とする用途に使用。
- 研究開発:革新的なスパッタリングおよび蒸着研究のベンチマーク材料として使用されます。
ケイ化タングステン(WSi2)スパッタリングターゲットパッキング
当社のケイ化タングステン(WSi2)スパッタリングターゲットは、原状を維持するために慎重に梱包されています。
梱包オプションお客様のご要望に応じて、様々なサイズの真空封入包装が可能です。
よくある質問
Q: ケイ化タングステン(WSi₂)スパッタリングターゲットの主な用途は何ですか?
A: 主に半導体製造、MEMS製造、太陽電池用薄膜蒸着、その他の先端マイクロエレクトロニクスアプリケーションで使用されます。
Q: スパッタリング・プロセスはどのように行われるのですか?
A: ターゲットはRFスパッタリングシステムで利用され、制御された環境で基板上に薄膜を成膜するためにプラズマが生成されます。
Q: WSi₂がスパッタリングターゲットに理想的な材料である理由は何ですか?
A: WSi₂は、高純度、高融点、優れた熱安定性を提供し、スパッタリング中の均一な成膜と信頼性の高い性能を保証します。
Q: スパッタリングターゲットの形状やサイズはカスタマイズできますか?
A: はい、標準的な形状はディスクとして入手可能ですが、ターゲットは特定の設計や用途の要件を満たすために特注することもできます。
Q: ボンドの種類(インジウム、エラストマー)はターゲットの性能にどのように影響しますか?
A: インジウムとエラストマーによる特殊な接合は、最適な接着と効果的な熱伝導を保証し、スパッタリングプロセス中のターゲットの安定性と耐久性を高めます。
