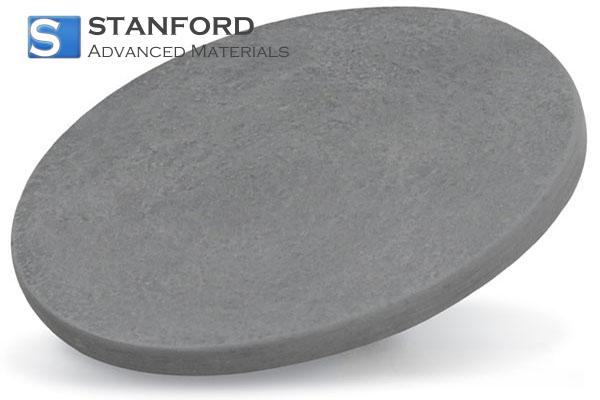

テルル化亜鉛(ZnTe)スパッタリングターゲット 説明
テルル化亜鉛(ZnTe)スパッタリングターゲットは、半導体および薄膜蒸着プロセスにおける高性能アプリケーション向けに設計されています。高度な製造技術による厳格な品質管理の下で製造されたこのターゲットは、一貫した蒸着速度と優れた膜の均一性を実現する優れた純度(99%以上)を提供します。カスタマイズ可能なディスク形状と堅牢な物理特性により、オプトエレクトロニクス、センサー、および精密な材料成膜を必要とするその他のハイテク産業に理想的な選択肢となります。
テルル化亜鉛(ZnTe)スパッタリングターゲット用途
- 薄膜蒸着:高品質半導体層の形成に最適
- 光電子デバイス:LED、レーザーダイオード、光検出器の製造に不可欠です。
- センサー製造:環境変化を検知するデバイスの性能を高める。
- 研究開発:先端材料研究の実験セットアップに最適。
- カスタム産業用アプリケーション:特定のスパッタリングシステム要件に適応可能。
テルル化亜鉛(ZnTe)スパッタリングターゲットパッキング
各テルル化亜鉛(ZnTe)スパッタリングターゲットは、保管中および輸送中の完全性を維持するために安全に梱包されています。お客様の施設に届くまで、ターゲットが汚染や環境への影響を受けないことを保証します。
よくある質問
Q: テルル化亜鉛(ZnTe)スパッタリングターゲットはどのような用途に最適ですか?
A: 半導体薄膜蒸着、光電子デバイス製造、センサー製造、各種研究開発用途に最適です。
Q: 高純度(99%以上)はスパッタリングプロセスにどのような利点がありますか?
A: 高純度であるためコンタミネーションが最小限に抑えられ、安定した成膜速度と優れた膜質が確保され、基板全体で最適な均一性が得られます。
Q: このスパッタリングターゲットの形状やサイズをカスタマイズするオプションはありますか?
A: はい、標準的な形状はディスクですが、この製品は特定のシステム要件に合わせて特注することができます。
Q: 一般的にどのような産業でテルル化亜鉛スパッタリングターゲットが使用されていますか?
A: 半導体製造、オプトエレクトロニクス、センサー技術、先端研究などの産業で、その精度と信頼性からこのターゲットが使用されています。
Q: 輸送中の最適な品質を確保するために、製品はどのように梱包されていますか?
A: ターゲットは慎重に梱包され、多くの場合、真空シールまたは特別に設計された保護パッケージで、汚染を防ぎ、原始的な状態で到着するようにします。
