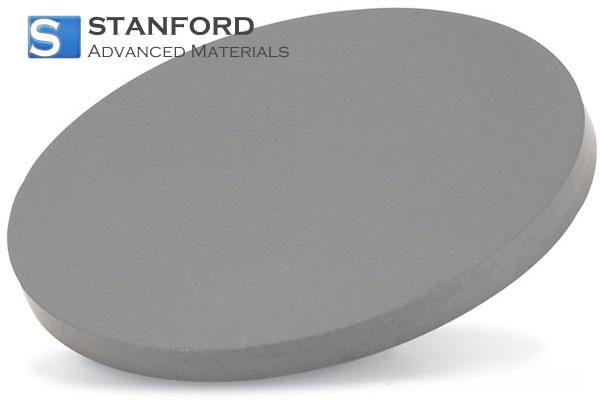

セリウム・ビスマス・フェライト・スパッタリング・ターゲットの説明
セリウムビスマスフェライトスパッタリングターゲットは、最先端の薄膜蒸着プロセス用に開発された高性能材料です。品質基準を厳守して製造されたこのターゲットは、卓越した均一性と一貫性を提供し、精密コーティング用途において信頼性の高い性能を保証します。また、カスタマイズ可能な形状により、様々な蒸着システムにシームレスに組み込むことができ、高い効率性と耐久性が要求される産業に適しています。
セリウムビスマスフェライトスパッタリングターゲット用途
- 薄膜蒸着:マイクロエレクトロニクスおよびセンサー製造における高度に均一なコーティングの作成に最適です。
- 磁気ストレージデータ記憶媒体用の磁性層の製造に利用される。
- 光電子デバイス:ディスプレイ、LED、太陽光発電パネルの製造に不可欠。
- 高度なセンサー高感度検出アプリケーション用の精密材料を提供。
- 研究開発:新しい蒸着技術や材料の実験に広く使用されている。
セリウム・ビスマス・フェライト スパッタリング ターゲット パッキング
セリウムビスマスフェライトスパッタリングターゲットは、輸送中の汚染や損傷を防ぐため、管理された条件下で個別に梱包されます。お客様のご要望に応じたカスタム包装も可能であり、製品が完全な状態で到着するよう保証いたします。
よくある質問
Q: スパッタリングターゲットとは何ですか?
A: スパッタリング・ターゲットは、物理蒸着プロセスで使用される材料で、ターゲットから粒子を放出させて基板上に薄膜を形成します。
Q: セリウム・ビスマス・フェライト・スパッタリング・ターゲットの組成は?
A: 組成はCe2.2Bi0.8Fe5O12で、特殊な産業用途向けの高純度ターゲットを確保しています。
Q: このスパッタリングターゲットはカスタム形状が可能ですか?
A: はい、セリウム・ビスマス・フェライト・スパッタリング・ターゲットは標準的なディスク形状で入手可能です。
Q: このスパッタリングターゲットはどのような産業で使用できますか?
A: 電子デバイス製造、磁気ストレージソリューション、オプトエレクトロニクスデバイス、先端センサー、研究開発用途に最適です。
Q: このターゲットの高純度(99%以上)は性能にどのように影響しますか?
A: 高純度であるため、スパッタリング中の一貫した材料特性と最適な性能が保証され、均一な薄膜成膜とデバイスの信頼性向上が実現します。
