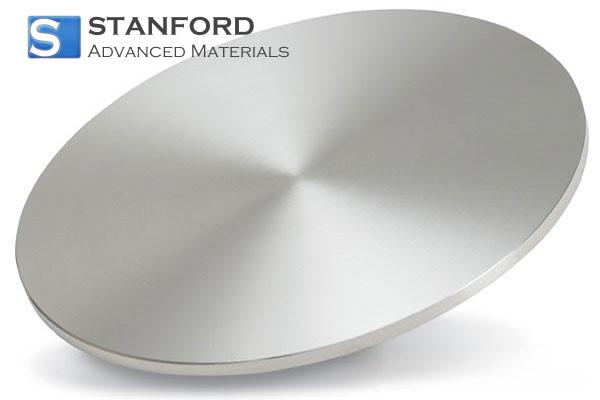

チタンアルミシリコンスパッタリングターゲット 説明
チタンアルミシリコンスパッタリングターゲット、Ti/Al/Siは、薄膜蒸着プロセスにおいて卓越した性能を発揮するように設計されています。99%以上の高純度と特注形状のオプションにより、このターゲットは高度な製造環境における一貫性と精度のために最適化されています。均一な成膜を必要とするアプリケーションに信頼性の高いソリューションを提供し、最終製品の耐久性と性能の向上を保証します。
チタンアルミシリコンスパッタリングターゲット用途
- 薄膜蒸着:半導体やマイクロエレクトロニクスの製造において、均一で高品質な薄膜の形成に最適です。
- マイクロエレクトロニクス:集積回路製造やその他の電子部品製造に不可欠。
- オプトエレクトロニクス:LED、太陽電池、各種光学機器の開発に使用される。
- 表面工学:工業用コーティングにおいて、耐摩耗性や性能を向上させるために表面特性を改質するために使用される。
チタンアルミシリコンスパッタリングターゲットパッキング
当社のチタンアルミシリコンスパッタリングターゲットは、保管および輸送中に優れた品質を維持するために慎重に梱包されています。 利用可能な梱包オプションには、お客様の特定の生産要件に合わせて調整された真空シールソリューションが含まれます。
よくある質問
Q: スパッタリングターゲットとは何ですか?
A: スパッタリング・ターゲットは、物理蒸着プロセスで使用される材料ソースで、高エネルギー粒子がターゲットから原子を放出し、基板上に薄膜を形成します。
Q: 高純度(99%以上)はスパッタプロセスにどのようなメリットがありますか?
A: 高純度であるため、コンタミネーションが少なく、安定した膜特性が得られ、成膜の性能と信頼性が向上します。
Q: スパッタリングターゲットの形状はカスタマイズ可能ですか?
A: はい、チタンアルミシリコンスパッタリングターゲットは、標準的なディスク形状でご利用いただけますが、特定の装置やアプリケーションの要件に合わせてカスタムメイドすることも可能です。
Q: スパッタリングターゲットを使用することで最も恩恵を受ける業界はどこですか?
A: スパッタリングターゲットは、半導体、マイクロエレクトロニクス、オプトエレクトロニクス、サーフェスエンジニアリング業界で広く使用されています。
Q: チタンアルミシリコンスパッタリングターゲットはどのように薄膜蒸着に使用されますか?
A: ターゲットはスパッタリングシステムに設置され、高エネルギー粒子を浴びせて原子を放出させ、基板上に堆積させて均一な薄膜を形成します。
