三セレン化アンチモン スパッタリングターゲット 説明

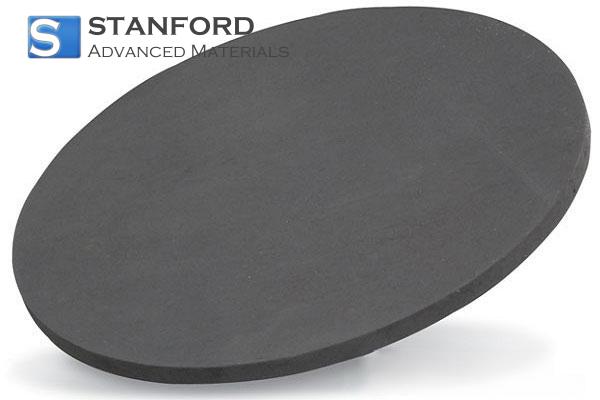

三セレン化アンチモン スパッタリングターゲットSb2Se3は、薄膜蒸着および半導体製造における高性能アプリケーション向けに設計されています。優れた純度(99%以上)の維持とカスタマイズ可能な設計に重点を置いて製造されたこのターゲットは、ディスク形状またはカスタムメイド形状で入手可能です。融点は611 °C、密度は5.843 g/cm³で、精密なスパッタリングプロセスにおいて信頼性の高い性能を発揮します。インジウム結合によりデバイス製造時の安定性が確保されるため、高度な産業用途に最適です。
三セレン化アンチモン スパッタリングターゲット用途
- 半導体デバイス製造:オプトエレクトロニクスや太陽電池の薄膜形成に最適。
- 薄膜蒸着:スパッタリングプロセスで使用され、基板上に均一な層を成膜し、デバイス性能を向上させる。
- 研究開発先端材料研究やプロトタイプ開発における精密材料として使用されます。
- カスタム産業用途:独自の生産ニーズに対応するため、形状やサイズをカスタマイズして特殊な要件に対応。
三セレン化アンチモン スパッタリング ターゲット梱包
ターゲットは、その完全性と性能を維持するために慎重に梱包されます。製品は、汚染や物理的損傷を防ぐために真空密封され、すぐに使用できる最適な状態で到着することを保証します。
よくある質問
Q: 三セレン化アンチモン スパッタリングターゲットの主な用途は何ですか?
A: 主に半導体デバイス製造、薄膜蒸着、および高純度と安定した性能が不可欠な先端研究に使用されます。
Q: 純度レベル(99%以上)はスパッタリングプロセスにどのように役立ちますか?
A: 高純度レベルは、スパッタリング中の汚染を最小限に抑え、均一な成膜と最終製品の性能向上につながります。
Q: スパッタリングターゲットの形状はカスタマイズできますか?
A: はい、標準的なディスク形状のほか、特定のアプリケーション要件に合わせてターゲットをカスタムメイドすることができます。
Q: Sb2Se3スパッタリング・ターゲットはどのような産業に役立ちますか?
A: 半導体製造、太陽光発電、オプトエレクトロニクス、先端材料研究などの産業が、この高性能ターゲットの恩恵を受けています。
Q: スパッタリングターゲットの品質を維持するためには、どのような保管条件が推奨されますか?
A: 汚染や破損を避けるため、温度条件を管理し、適切な取り扱いを行い、清潔で乾燥した環境でターゲットを保管することをお勧めします。
