ヒ化鉛スパッタリングターゲット、PbAsの説明

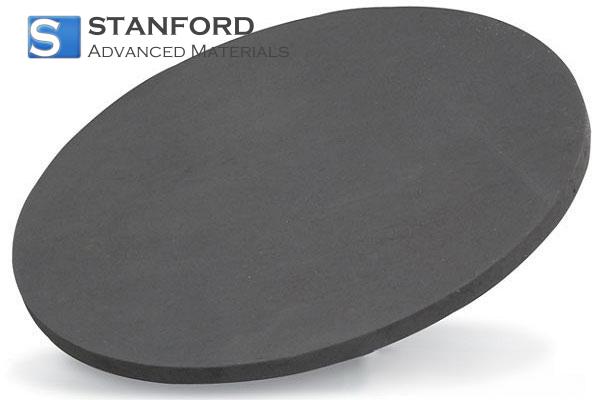

ヒ化鉛スパッタリングターゲット、PbAsは、高純度と精度を重視して設計されており、要求の厳しいスパッタリングアプリケーションに最適です。99%以上の純度で製造されたこのターゲットは、成膜プロセス中の汚染を最小限に抑えます。標準ディスクまたは特注形状として利用可能なその汎用性の高い設計オプションは、様々な工業用スパッタリングシステムへのシームレスな統合を可能にします。
ヒ化鉛スパッタリングターゲット、PbAs用途
- 半導体プロセス半導体製造におけるスパッタリング成膜用に最適化されています。
- 薄膜コーティング基板上への均一かつ高品質な成膜に最適です。
- ディスプレイ技術精密な材料特性を持つディスプレイパネルの製造に適しています。
- 研究開発:材料科学の実験セットアップや調査研究に最適です。
ヒ化鉛スパッタリングターゲット、PbAsパッキング
当社のヒ化鉛スパッタリングターゲットPbAsは、製品の完全性と性能を保証するために慎重に梱包されています。ターゲットは、保管および輸送中の品質を維持するために、厳格な業界基準に従って確実に真空密封され、梱包されます。お客様の特定の要件に対応するため、カスタマイズされたパッケージングオプションもご利用いただけます。
よくある質問
Q: ヒ化鉛スパッタリングターゲットPbAsの主な用途は何ですか?
A: 主に半導体プロセス、薄膜コーティング、ディスプレイ技術、精密な蒸着が要求される研究開発用途で使用されます。
Q: このスパッタリングターゲットの純度はどのくらいですか?
A: このスパッタリングターゲットは純度99%以上で製造されており、成膜プロセス中のコンタミネーションを最小限に抑えます。
Q: 標準形状とカスタム形状の両方がありますか?
A: はい、標準的なディスク形状のほか、特定の産業要件に合わせたカスタムメイドの設計も可能です。
Q: 製品はどのように梱包されていますか?
A: 厳格な業界基準に従って真空包装され、保管・輸送中の完全性と性能を維持します。
Q: 御社はこのスパッタリングターゲットを製造システムに組み込むための技術サポートを提供していますか?
A: はい、当社の技術チームは、様々な用途におけるスパッタリングターゲットの統合と最適化を支援する包括的なサポートを提供しています。
