タングステンニオブスパッタリングターゲットの説明

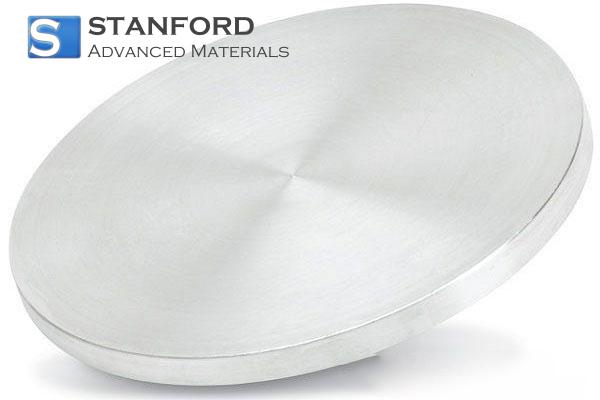

タングステンニオブスパッタリングターゲット、W / Nbは、様々なハイテク産業で使用される高度なスパッタリングプロセス用に設計されています。 高純度レベル(≥99%)で設計され、標準ディスクフォームとカスタムメイド構成の両方で利用可能なこの製品は、薄膜蒸着アプリケーションで信頼性の高いパフォーマンスを保証します。その堅牢性と精度は、半導体製造、高度なコーティング、その他の重要な蒸着プロセスに最適です。最先端の製造技術を活用したこのターゲットは、優れた均一性と密着性を提供し、現代のマイクロエレクトロニクスや工業研究の厳しい要件を満たします。
タングステンニオブスパッタリングターゲット用途
- 半導体薄膜マイクロエレクトロニクスのバリア層、電極、その他の重要なコンポーネントの成膜に最適です。
- ディスプレイ技術:精密スクリーンや高度なディスプレイコーティングの製造に使用される。
- 先端コーティング光学機器や電子機器の高性能コーティングの製造に適している。
- 研究開発:材料科学分野での実験セットアップやプロトタイピングに最適です。
タングステンニオブスパッタリングターゲットパッキング
当社のタングステン・ニオブ・スパッタリング・ターゲットは、保管および輸送中の製品の完全性を確保するため、厳重に梱包されています。各ターゲットは慎重に真空密封されており、特定の注文要件に応じて梱包オプションをカスタマイズすることができます。
よくある質問
Q: タングステンニオブスパッタリングターゲットは、他の材料と比べてどのような利点がありますか?
A: タングステンニオブスパッタリングターゲットは、タングステンの高い融点と硬度、ニオブの強化された延性を兼ね備えており、高度な薄膜蒸着プロセスにおいて優れた性能と耐久性を提供します。
Q: 純度レベルはスパッタリングプロセスにどのような影響を与えますか?
A: 高純度レベル(99%以上)は、スパッタリング中の汚染を最小限に抑え、均一な成膜と最終製品の一貫した電気的・機械的特性を保証します。
Q: ターゲットは特定のスパッタリングセットアップ用にカスタマイズできますか?
A: はい、当社のターゲットは標準的なディスク形状だけでなく、様々なスパッタリングシステムやアプリケーションの多様な要件を満たすカスタムメイドの形状もご用意しています。
Q: 一般的にどのような産業でタングステン・ニオブ・スパッタリング・ターゲットが使用されていますか?
A: 半導体製造、ディスプレイ技術、光学コーティング、および先端材料科学における様々な研究開発用途で広く使用されています。
Q: ターゲットの性能を維持するためには、どのように保管すればよいですか?
A: 汚染を防ぎ、高純度を保つため、使用するまでは清潔で乾燥した環境で、元の真空密封パッケージで保管することをお勧めします。
